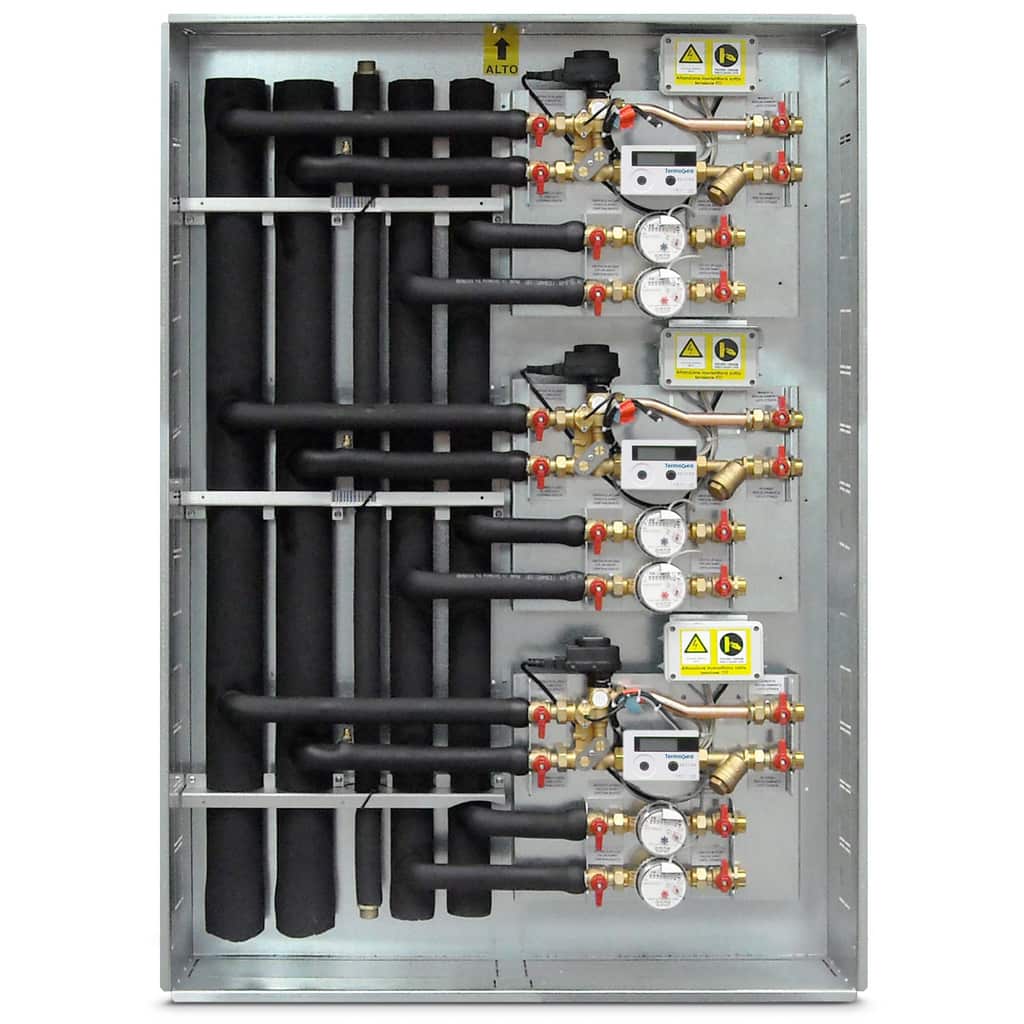

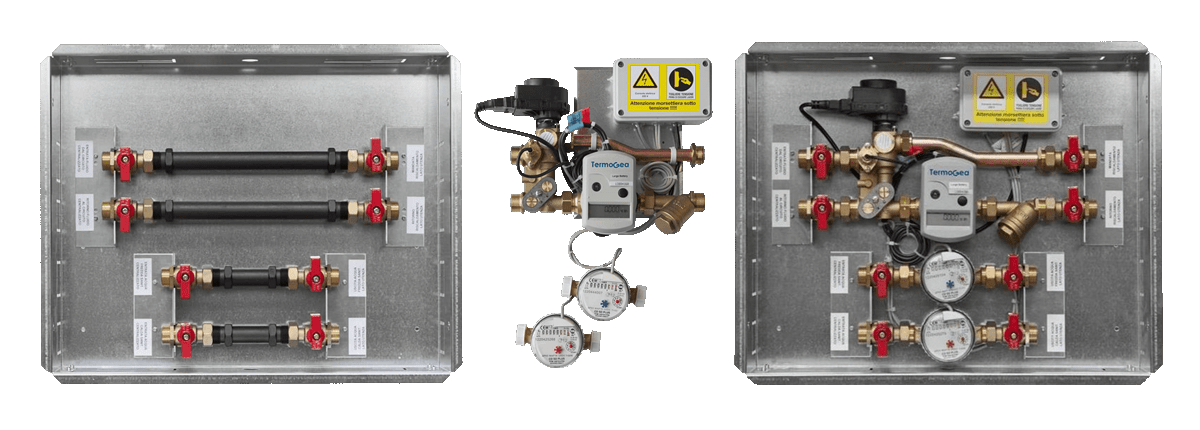

PICO SATELLITE MODULE
Zone valve with shutter.
Thermal energy meter DN 15.
Sanitary meters DN 15.
Recommended flow rate for thermal line 1.0 mc/h.
Recommended flow rate for sanitary lines 2.5 mc/h.
| NOME | CODICE | DESCRIZIONE |
|---|---|---|
| Satellite PICO | SAT-PicoT | Modulo per la contabilizzazione di energia termica; Valvola di zona a sfera 3 vie; Portata consigliata 1,0 mc/h; Contatore di calore Qn 1,5 mc/h; Acqua sanitaria Q3 2,5 mc/h; Cassetta mm 500x400x110 sp.10/10 con cornice e porta verniciate. |
| Frutto per satellite PICO | SAT-Pico-FT | Frutto con valvola di zona “OT” a 4 vie del Modulo di contabilizzazione SAT-Pico |
| Cassetta per satellite PICO | SAT-Pico-CT | Cassetta di contenimento con valvole a sfera e tubazioni di attesa del Modulo di contabilizzazione SAT-Pico |
| Opzione frigorie per satellite PICO | SAT-PICO-FGT | SAT PICO opzione frigorie per la contabilizzazione del raffrescamento |
| Coibentazione per satellite PICO | SAT-PICO-CBI15T | SAT PICO Coibentazione linea risc/raff per circuiti DN 15 |
| Opzione controllo fine corsa satellite PICO | SAT-PICO-2FMT | SAT PICO Controllo valvola a 2 fili e micro di fine corsa realizzati tramite relè |
| Alimentazione valvola 24Vac per satellite PICO | SAT-PICO-V24T | SAT PICO Alimentazione valvola a 24 Vac anziché 230 Vac |

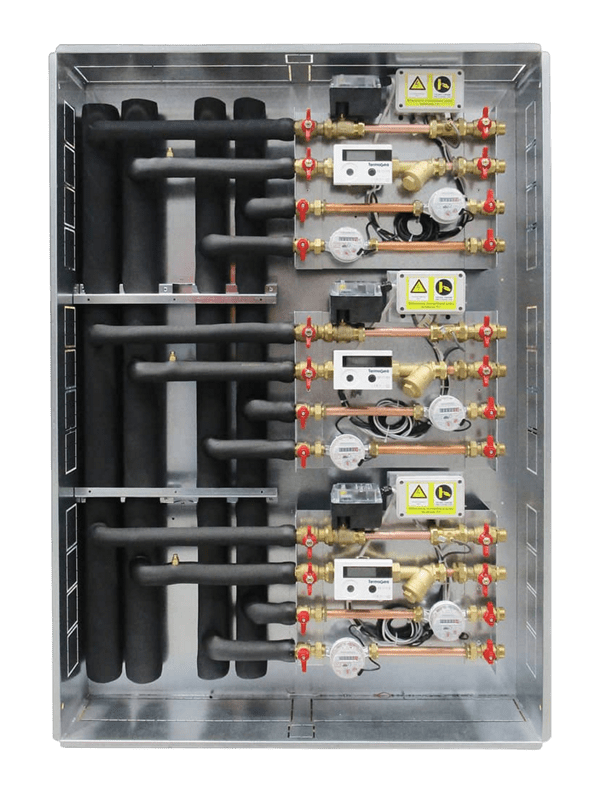

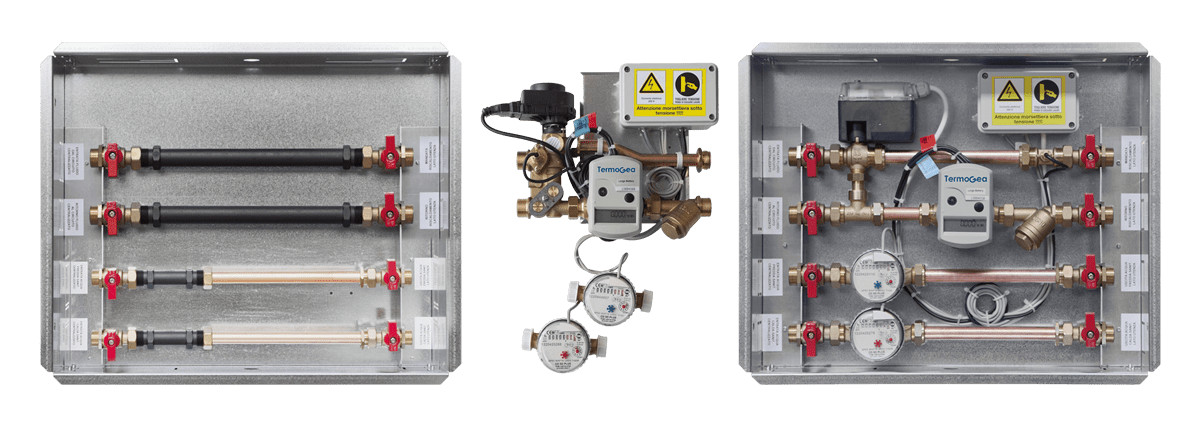

NANO SATELLITE MODULE
Climate control of the environment and the thermal transfer fluid in a dual direct and mixed section. Temperature reduction system for underfloor installations in fixed thermostat point version or climate control.
General zone ball valve.
Direct circuit zone ball valve.
DN 20 thermal energy meter.
Domestic meters DN 15.
Mixed line with inverter pump.
Recommended flow rate for sanitary lines 2.5 mc/h.
| NOME | CODICE | DESCRIZIONE |
|---|---|---|
| Satellite NANO valvola 2 vie. | SAT-Nano-2T | Modulo per la contabilizzazione di energia termica; Valvola di zona a sfera 2 vie; Portata consigliata 1,2 mc/h. Contatore di calore Qn 1,5 mc/h; Acqua sanitaria Q3 2,5 mc/h; Cassetta mm 500x400x110 sp. 10/10 con cornice e porta verniciate. |
| Frutto per satellite NANO 2 vie | SAT-Nano-F2T | Frutto con valvola di zona “NV” a 2 vie del Modulo di contabilizzazione SAT-Nano |
| Cassetta per satellite NANO | SAT-Nano-CT | Cassetta di contenimento con valvole a sfera e tubazioni di attesa per il Modulo di contabilizzazione SAT-Nano |
| Bilanciamento statico per satellite NANO | SAT-NANO-VBT20T | SAT NANO Bilanciamento statico con valvola manuale, portata fino a 2,5 mc/h |
| Bilanciamento dinamico per satellite NANO | SAT-NANO-VBD20T | SAT NANO Bilanciamento dinamico con cartuccia; Portata fino a 2,5 mc/h. In fase d'ordine specificare portata |
| Alimentazione valvola 24Vac per satellite NANO | SAT-NANO-V24T | SAT NANO Alimentazione valvola a 24 Vac anziché 230 Vac. |
| Opzione frigorie per satellite NANO | SAT-NANO-FGNVT | SAT NANO opzione frigorie per la contabilizzazione del raffrescamento. |
| Frutto per satellite NANO 3 vie | SAT-Nano-F3T | Frutto con valvola di zona “NV” a 3 vie del Modulo di contabilizzazione SAT-Nano |
| Cassetta SX per satellite NANO | SAT-Nano-C-SXT | SAT-Nano-C con attacchi lato sinistro |
| Cassetta DX per satellite NANO | SAT-Nano-C-DXT | SAT-Nano-C con attacchi lato destro |
| Coibentazione per satellite NANO | SAT-NANO-CBI15T | SAT NANO Coibentazione linea risc/raff per circuiti DN 15 |
| Satellite NANO valvola 3 vie. | SAT-Nano-3T | Modulo per la contabilizzazione di energia termica; Valvola di zona a sfera 3 vie; Portata consigliata 1,2 mc/h; Contatore di calore Qn 1,5 mc/h; Acqua sanitaria Q3 2,5 mc/h; Cassetta mm. 500x400x110 sp. 10/10 con cornice e porta verniciate. |
| Satellite NANO valvola 3 vie e 3 CL | SAT-Nano-3CL3T | Modulo per la contabilizzazione di energia termica; Valvola di zona a sfera 3 vie; Portata consigliata 1,2 mc/h; Contatore di calore Qn 1,5 mc/h. 3 contalitri ACS Q3 2,5 mc/h. Cassetta mm 550x550x130 sp. 10/10 con cornice e porta verniciate. |

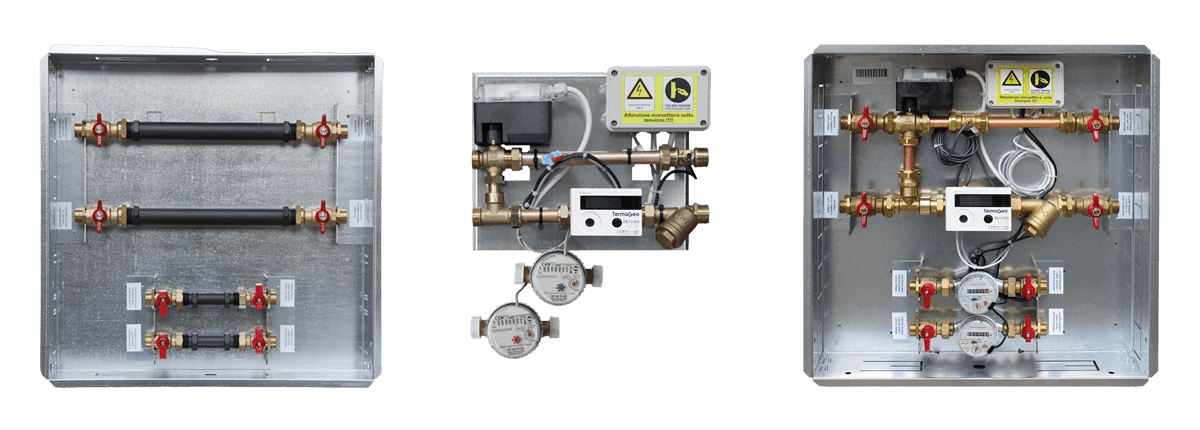

MICRO SATELLITE MODULE
Zone ball valve.
Heat meter DN 20.
Sanitary meters DN 15.
Recommended flow rate for thermal line 1.7 mc/h.
Flow rate for sanitary lines 2.5 mc/h.
| NOME | CODICE | DESCRIZIONE |
|---|---|---|
| Satellite NANO valvola 2 vie | SAT-Nano-2T | Modulo per la contabilizzazione di energia termica; Valvola di zona a sfera 2 vie: Portata consigliata 1,2 mc/h; Contatore di calore Qn 1,5 mc/h; Contatore acqua sanitaria Q3 2,5 mc/h; Cassetta mm 500x400x110 sp. 10/10 con cornice e porta verniciate. |
| Frutto per satellite NANO 2 vie | SAT-Nano-F2T | Frutto con valvola di zona “NV” a 2 vie del Modulo di contabilizzazione SAT-Nano |
| Cassetta | SAT-Nano-CT | Cassetta di contenimento con valvole a sfera e tubazioni di attesa. |
| Bilanciamento statico | SAT-NANO-VBT20T | Bilanciamento statico con valvola manuale, portata fino a 2,5 mc/h |
| Bilanciamento dinamico | SAT-NANO-VBD20T | Bilanciamento dinamico con cartuccia; Portata fino a 2,5 mc/h. |
| Alimentazione valvola 24Vac | SAT-NANO-V24T | Alimentazione valvola a 24 Vac anziché 230 Vac. |
| Opzione frigorie | SAT-NANO-FGNVT | Opzione frigorie per la contabilizzazione del raffrescamento. |
| Frutto per satellite NANO 3 vie | SAT-Nano-F3T | Frutto con valvola di zona “NV” a 3 vie del Modulo di contabilizzazione SAT-Nano |
| Cassetta SX | SAT-Nano-C-SXT | SAT-Nano-C con attacchi lato sinistro |
| Cassetta DX | SAT-Nano-C-DXT | SAT-Nano-C con attacchi lato destro |
| Coibentazione | SAT-NANO-CBI15T | Coibentazione linea risc/raff per circuiti DN 15 |
| Satellite NANO valvola 3 vie | SAT-Nano-3T | Modulo per la contabilizzazione di energia termica; Valvola di zona a sfera 3 vie; Portata consigliata 1,2 mc/h; Contatore di calore Qn 1,5 mc/h; Contatore acqua sanitaria Q3 2,5 mc/h; Cassetta mm 500x400x110 sp. 10/10 con cornice e porta verniciate. |
| Satellite NANO valvola 3 vie e 3 CL | SAT-Nano-3CL3T | Modulo per la contabilizzazione di energia termica; Valvola di zona a sfera 3 vie; Portata consigliata 1,2 mc/h; Contatore di calore Qn 1,5 mc/h; 3 contalitri ACS Q3 2,5 mc/h; Cassetta mm 550x550x130 sp. 10/10 con cornice e porta verniciate. |

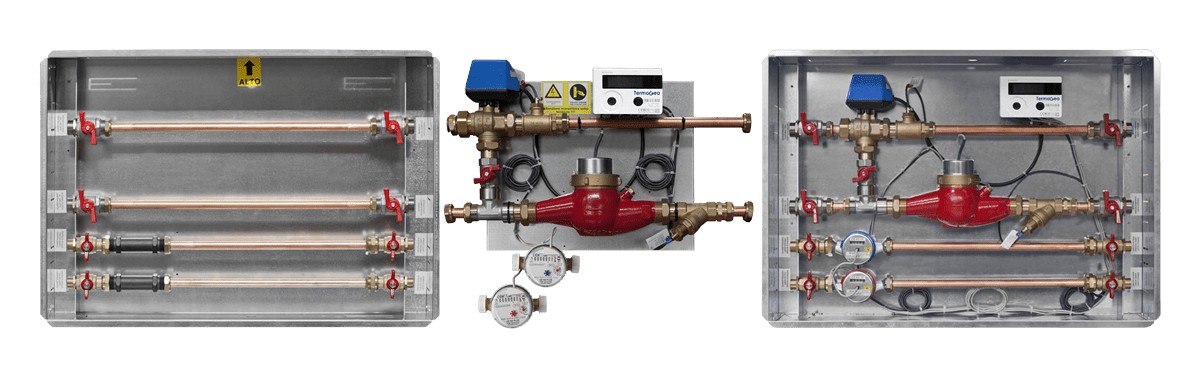

HIGH SATELLITE MODULE
Zone ball valve.
Thermal energy meter DN 25.
Sanitary meters DN 20.
Recommended flow rate for thermal line 2.7 mc/h.
Recommended flow rate for sanitary lines 4.0 mc/h.
| NOME | CODICE | DESCRIZIONE |
|---|---|---|
| Satellite HIGH valvola 2 vie. | SAT-High-2T | Modulo per la contabilizzazione di energia termica; Valvola di zona a sfera; Portata consigliata 2,7 mc/h; Contatore di calore Qn 3,5 mc/h; Contatori acqua sanitaria Q3 4,0 mc/h; Cassetta mm 800x550x150 sp. 10/10 con cornice e porta verniciate. |
| Satellite HIGH valvola 3 vie. | SAT-High-3T | Modulo per la contabilizzazione di energia termica; Valvola di zona a sfera; Portata consigliata 2,7 mc/h; Contatore di calore Qn 3,5 mc/h; Acqua sanitaria Q3 4,0 mc/h; Cassetta mm 800x550x150 sp. 10/10 con cornice e porta verniciate. |
| Frutto per satellite HIGH 2v | SAT-High-F2T | Frutto con valvola di zona “DP” a 2 vie. |
| Frutto per satellite HIGH 3v | SAT-High-F3T | Frutto con valvola di zona “DP” a 3 vie. |
| Cassetta per satellite HIGH. | SAT-High-CT | Cassetta di contenimento con valvole a sfera e tubazioni di attesa. |

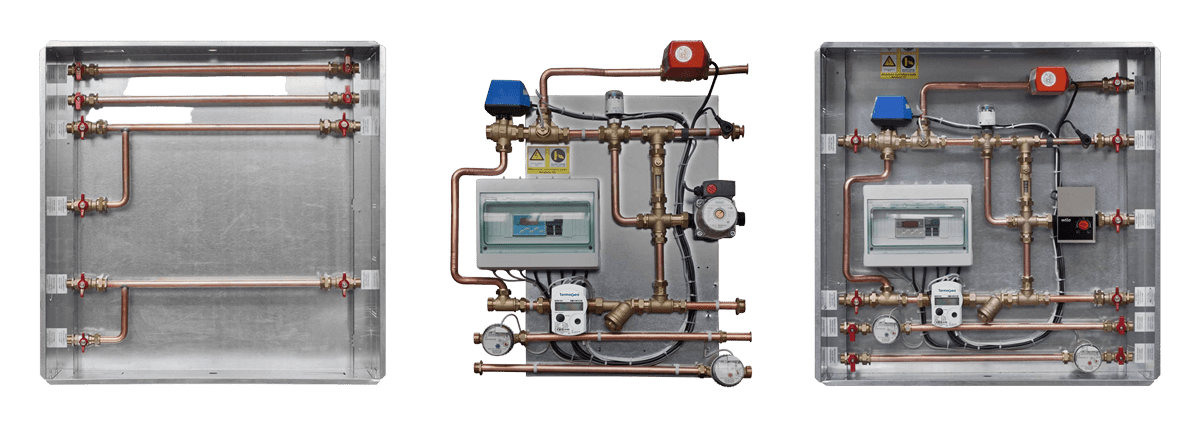

DOUBLE SATELLITE MODULE
Climate control regulation of the environment and the thermal transfer fluid in a dual direct and mixed section. Temperature reduction system for underfloor installations in fixed thermostat point version or climate control.
General zone ball valve.
Direct circuit ball zone valve.
DN 20 thermal energy meter.
Sanitary meters DN 15.
Mixed line with inverter pump.
Recommended flow rate for sanitary lines 2.5 mc/h.
| NOME | CODICE | DESCRIZIONE |
|---|---|---|
| Satellite DOUBLE. | SAT-Double-3CliT | Modulo per la contabilizzazione di energia termica; Valvola di zona a sfera; Contatore di calore Qn 2,5 mc/h; Contatore acqua sanitaria Q3 2,5 mc/h; Cassetta mm 800x800x150 sp. 10/10 con cornice e porta verniciate. |
| Cassetta satellite DOUBLE | SAT-Double-CT | Cassetta di contenimento; Valvole a sfera; Tubazioni di attesa. |
| Bilanciamento statico | SAT-DOUBLE-VBT20T | Bilanciamento statico con valvola manuale; Portata fino a 2,5 mc/h. |
| Bilanciamento dinamico | SAT-DOUBLE-VBD20T | Bilanciamento dinamico con cartuccia; Portata fino a 2,5 mc/h. In fase d'ordine specificare portata. |
| Sonda esterna | SAT-DOUBLE-SPTC-ET | Sonda esterna per regolazione climatica. |
| Opzione frigorie | SAT-DOUBLE-FGT | Opzione frigorie per la contabilizzazione del raffrescamento. |
| Frutto punto fisso 2 vie | SAT-Double-F2-FisT | Regolazione a punto fisso e valvola di zona “DP” a 2 vie. |
| Frutto Climatica 2 vie | SAT-Double-F2-CliT | Regolazione climatica e valvola di zona “DP” a 2 vie. |
| Frutto punto fisso 3 vie | SAT-Double-F3-FisT | Regolazione a punto fisso e valvola di zona “DP” a 3 vie. |
| Frutto climatica 3 vie | SAT-Double-F3-CliT | Regolazione climatica e valvola di zona “DP” a 3 vie. |
| Coibentazione | SAT-DOUBLE-CBICLT | Coibentazione linea risc/raff per circuiti DN 20 con stacco. |

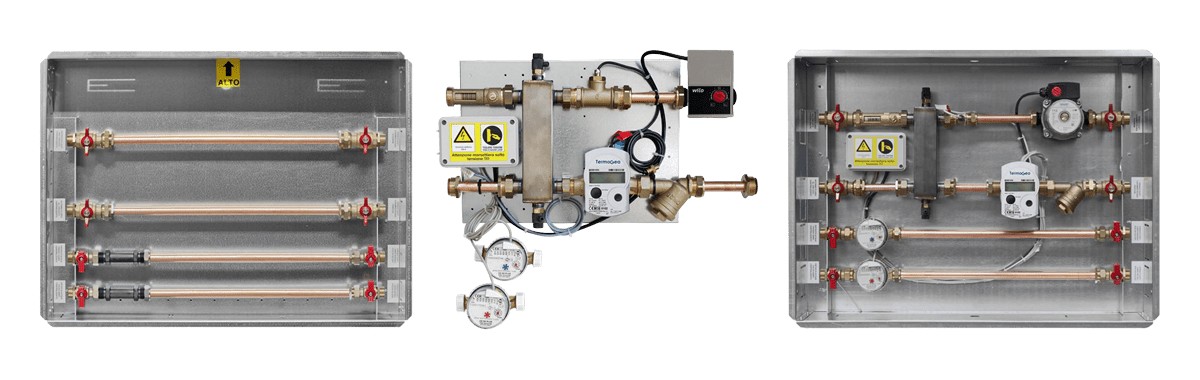

COMPENSATOR SATELLITE MODULE
Environmental Climate control regulation with separate predominance.
Hydraulic separator.
Inverter circulator.
Heat meter DN 20 and domestic meters DN 15.
Recommended flow rate for thermal line 1.7 mc/h.
Recommended flow rate for sanitary lines 2.5 mc/h.
| NOME | CODICE | DESCRIZIONE |
|---|---|---|
| Satellite COMPENSATOR | SAT-CompensatorT | Modulo per la contabilizzazione di energia termica, frigorifera ed acqua calda e fredda sanitaria; Separatore idraulico comprensivo di valvole di sfogo aria e scarico. Versione completa |
| Frutto | SAT-Compensator-FT | Frutto del modulo per la contabilizzazione di energia termica, frigorifera ed acqua calda e fredda sanitaria; Separatore idraulico comprensivo di valvole di sfogo aria e scarico. |
| Cassetta | SAT-Compensator-CT | Cassetta del modulo per la contabilizzazione di energia termica, frigorifera ed acqua calda e fredda sanitaria; Separatore idraulico comprensivo di valvole di sfogo aria e scarico. |
| Opzione frigorie | SAT-COMPENS-FGT | Opzione frigorie per la contabilizzazione del raffrescamento. |
| Coibentazione | SAT-COMPENS-CBICI20T | Coibentazione linea risc/raff per circuiti DN 20 con separatore. |
CLIMA SATELLITE MODULE WITH 3-WAY ZONE VALVE
Three-way ball zone valve.
Separate predominant environmental climate control regulation.
Environmental climate control regulation of the Thermal transfer fluid in a single mixed section.
Temperature reduction system for underfloor systems in electronic climate control version.
Heat meter DN 20.
Domestic meters DN 15.
Mixed line with inverter pump.
Recommended flow rate for sanitary lines 2.5 mc/h.
| NOME | CODICE | DESCRIZIONE |
|---|---|---|
| Satellite CLIMA 3 vie regolazione climatica. | SAT-Clima-3-CliT | Modulo di contabilizzazione. Versione con valvola di zona a sfera 3 vie e regolazione climatica. |
| Satellite CLIMA 3 vie punto fisso. | SAT-Clima-3-FisT | Modulo di contabilizzazione. Versione con valvola di zona a sfera 3 vie e regolazione a punto fisso. |
| Sonda esterna | SAT-CLIMA-SPTC-ET | Sonda esterna per regolazione climatica. |
| Opzione frigorie | SAT-CLIMA-FGT | Opzione frigorie per la contabilizzazione del raffrescamento. |
| Coibentazione | SAT-CLIMA-CBICL2T | Coibentazione linea risc/raff per circuiti DN 20 con separatore e miscelatore |

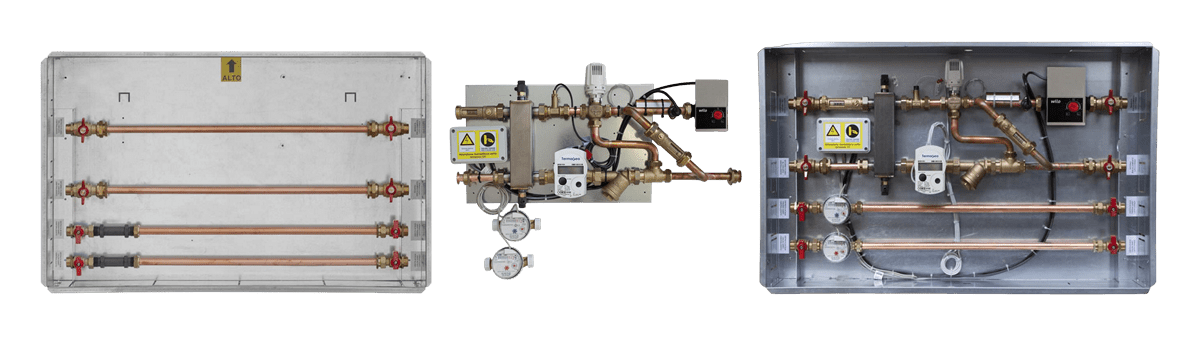

CLIMA MODULE SATELLITE WITH COMPENSATOR
Hydraulic compensator.
Environmental Climate control regulation with separate predominance.
Environmental Climate control regulation of the Thermal transfer fluid in a single mixed section.
Temperature reduction system for underfloor systems in fixed thermostat version.
Heat meter DN 20.
Domestic meters DN 15.
Mixed line with inverter pump.
Recommended flow rate for sanitary lines 2.5 mc/h.
| NOME | CODICE | DESCRIZIONE |
|---|---|---|
| Satellite CLIMA con compensatore e punto fisso. | SAT-Clima-CO-FisT | Modulo contabilizzazione. Versione con compensatore idraulico e regolazione a punto fisso. |
| Satellite CLIMA con compensatore e regolazione climatica. | SAT-Clima-CO-CliT | Modulo contabilizzazione. Versione con compensatore idraulico e regolazione climatica. |
| Sonda esterna | SAT-CLIMA-SPTC-ET | Sonda esterna per regolazione climatica. |
| Opzione frigorie | SAT-CLIMA-FGT | Opzione frigorie per la contabilizzazione del raffrescamento. |
| Coibentazione | SAT-CLIMA-CBICL2T | Coibentazione linea risc/raff per circuiti DN 20 con separatore e miscelatore |

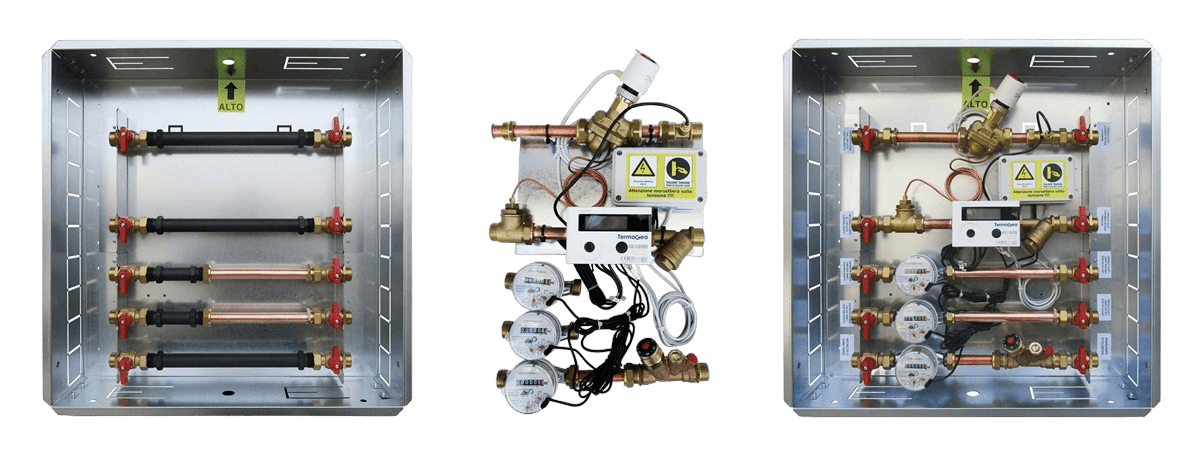

PRESS SATELLITE MODULE
Climate control of the environment and control of the differential pressure of the thermal circuit of the user.
Metering of heating/cooling energy and hot/cold domestic water with the control of the DHW circulation.
The innovative AB-PM HP zone valve maintains a constant differential pressure of the thermal circuit in all users of the system, despite the presence of variations on the riser side.
In the satellite there is also an ACS recirculation line where a volumetric meter with a bypass and a thermostatic valve MTCV-A are installed.
Through this valve, it is possible to ensure that sanitary hot water is always ready for use, limiting energy waste due to continuous recirculation.
| NOME | CODICE | DESCRIZIONE |
|---|---|---|
| Satellite PRESS-15 | SAT-Press-15T | Modulo per la termoregolazione ambiente ed il controllo della pressione differenziale del circuito termico d’utenza. Contabilizzazione dell’energia di riscaldamento, raffrescamento ed acqua fredda e calda sanitaria con controllo ricircolo. |
| Frutto | SAT-Press15FT | Frutto con valvola di zona a 2 vie con regolazione della pressione differenziale del Modulo di Contabilizzazione. |
| Cassetta | SAT-Press15CT | Cassetta di contenimento con valvole a sfera e tubazioni di attesa del Modulo di contabilizzazione. |
| Satellite PRESS-20 | SAT-Press-20T | Modulo per la termoregolazione ambiente ed il controllo della pressione differenziale del circuito termico d’utenza. Contabilizzazione dell’energia di riscaldamento, raffrescamento ed acqua sanitaria fredda e calda con controllo ricircolo. |
| Frutto satellite PRESS-20 | SAT-Press20FT | Frutto con valvola di zona a 2 vie, regolazione della pressione differenziale del Modulo di Contabilizzazione SAT-PRESS20T. |
| Cassetta satellite PRESS-20 | SAT-Press20CT | Cassetta di contenimento con valvole a sfera e tubazioni di attesa del Modulo di contabilizzazione SAT-PRESS-20T. |
| Alimentazione valvola 24Vac | SAT-PRESS-V24T | Alimentazione valvola a 24 Vac anziché 230 Vac. |
| Opzione frigorie | SAT-PRESS-FGT | Opzione frigorie per la contabilizzazione del raffrescamento. |
| Coibentazione | SAT-PRESS-CBI15T | OCoibentazione linea risc/raff per circuiti DN 15 |
| Opzione controllo fine corsa. | SAT-PRESS-2FMT | Controllo valvola a 2 fili e micro di fine corsa realizzati tramite relè. |

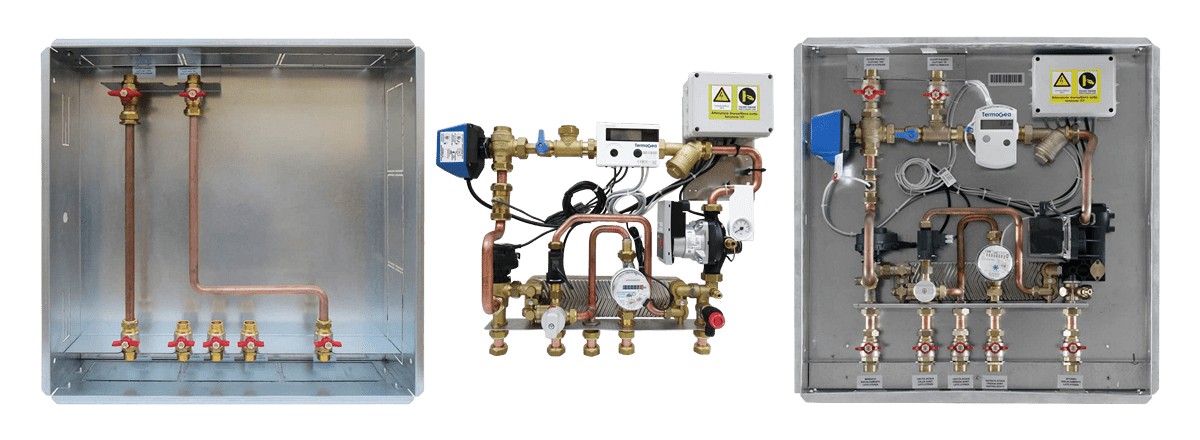

SANIT SATELLITE MODULE
Climate control of environment and instantaneous production of DHW
Metering for thermal energy and ACS
System for the instantaneous production of domestic hot water through plate heat exchanger.
Ball zone valve.
Heat meter DN 20.
Sanitary meters DN 15.
Inverter pump serving thermal line and primary exchanger.
Recommended flow for sanitary lines 2.5 mc/h.
| NOME | CODICE | DESCRIZIONE |
|---|---|---|
| Satellite SANIT per contabilizzazione | SAT-SanitT | Modulo per la contabilizzazione di energia termica ed acqua fredda sanitaria con sistema di produzione istantanea dell'acqua calda sanitaria tramite scambiatore a piastre. |
| Frutto per satellite SANIT. | SAT-Sanit-FT | Frutto con valvola di zona a sfera. |
| Cassetta. | SAT-Sanit-CT | Cassetta di contenimento con valvole a sfera e tubazioni di attesa. |

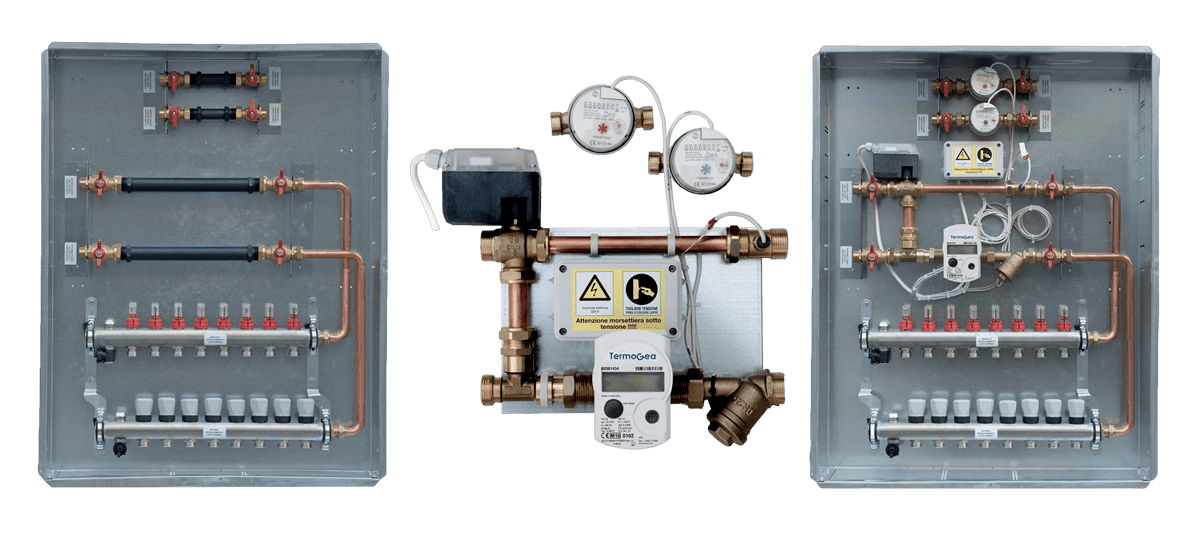

COLLETTORI SATELLITE MODULE
Metering of thermal, cooling and hot/cold domestic water.
Pair of brass manifolds.
Ball zone valve.
Heat meter DN 20.
Domestic water meters DN 15.
Recommended flow rate thermal line 1.7 mc/h.
Recommended flow rate for domestic hot water lines 2.5 mc/h
| NOME | CODICE | DESCRIZIONE |
|---|---|---|
| Satellite COLLETTORI valvola 2 vie e 3 stacchi. | SAT-Coll-2V-3ST | Modulo per la contabilizzazione di energia termica,: Contatore di calore Qn 2,5 mc/h; Contatori sanitari Q3 2,5 mc/h; Valvola di zona a 2 vie; Coppia collettori. Cassetta sp. 10/10 con cornice e porta verniciate. |
| Satellite COLLETTORI valvola 2 vie e 4 stacchi. | SAT-Coll-2V-4ST | Modulo per la contabilizzazione di energia termica; Contatore di calore Qn 2,5 mc/h; Contatori sanitari Q3 2,5 mc/h; Valvola di zona a 2 vie; Coppia collettori. Cassetta sp. 10/10 con cornice e porta verniciate. |
| Satellite COLLETTORI valvola 2 vie e 5 stacchi. | SAT-Coll-2V-5ST | Modulo per la contabilizzazione di energia termica; Contatore di calore Qn 2,5 mc/h; Contatori sanitari Q3 2,5 mc/h; Valvola di zona a 2 vie; Coppia collettori. Cassetta sp. 10/10 con cornice e porta verniciate. |
| Satellite COLLETTORI valvola 2 vie e 6 stacchi. | SAT-Coll-2V-6ST | Modulo per la contabilizzazione di energia termica; Contatore di calore Qn 2,5 mc/h; Cntatori sanitari Q3 2,5 mc/h; Valvola di zona a 2 vie; Coppia collettori. Cassetta sp. 10/10 con cornice e porta verniciate. |
| Satellite COLLETTORI valvole 2 vie e 7 stacchi. | SAT-Coll-2V-7ST | Modulo per la contabilizzazione di energia termica; Contatore di calore Qn 2,5 mc/h; Contatori sanitari Q3 2,5 mc/h; Valvola di zona a 2 vie; Coppia collettori. Cassetta sp. 10/10 con cornice e porta verniciate. |
| Satellite COLLETTORI valvola 2 vie e 8 stacchi. | SAT-Coll-2V-8ST | Modulo per la contabilizzazione di energia termica; Contatore di calore Qn 2,5 mc/h; Contatori sanitari Q3 2,5 mc/h; Valvola di zona a 2 vie; Coppia collettori. Cassetta sp. 10/10 con cornice e porta verniciate. |
| Satellite COLLETTORI valvola 2 vie e 9 stacchi. | SAT-Coll-2V-9ST | Modulo per la contabilizzazione di energia termica; Contatore di calore Qn 2,5 mc/h; Contatori sanitari Q3 2,5 mc/h; Valvola di zona a 2 vie; Coppia collettori. Cassetta sp. 10/10 con cornice e porta verniciate. |
| Satellite COLLETTORI valvole 2 vie e 10 stacchi. | SAT-Coll-2V-10ST | Modulo per la contabilizzazione di energia termica; Con contatore di calore Qn 2,5 mc/h; Contatori sanitari Q3 2,5 mc/h; Valvola di zona a 2 vie; Coppia collettori. Cassetta sp. 10/10 con cornice e porta verniciate. |
| Satellite COLLETTORI valvole 2 vie e 11 stacchi. | SAT-Coll-2V-11ST | Modulo per la contabilizzazione di energia termica; Contatore di calore Qn 2,5 mc/h; Contatori sanitari Q3 2,5 mc/h; Valvola di zona a 2 vie; Coppia collettori. Cassetta sp. 10/10 con cornice e porta verniciate. |
| Satellite COLLETTORI valvola 2 vie e 12 stacchi. | SAT-Coll-2V-12ST | Modulo per la contabilizzazione di energia termica: Contatore di calore Qn 2,5 mc/h; Contatori sanitari Q3 2,5 mc/h; Valvola di zona a 2 vie; Coppia collettori. Cassetta sp. 10/10 con cornice e porta verniciate. |
| Satellite COLLETTORI valvola 3 vie e 3 stacchi. | SAT-Coll-3V-3ST | Modulo per la contabilizzazione di energia termica Contatore di calore Qn 2,5 mc/h; Contatori sanitari Q3 2,5 mc/h; Valvola di zona a 3 vie; Coppia collettori. Cassetta sp. 10/10 con cornice e porta verniciate. |
| Satellite COLLETTORI valvola 3 vie e 4 stacchi. | SAT-Coll-3V-4ST | Modulo per la contabilizzazione di energia termica; Contatore di calore Qn 2,5 mc/h; Contatori sanitari Q3 2,5 mc/h; Valvola di zona a 3 vie; Coppia collettori. Cassetta sp. 10/10 con cornice e porta verniciate. |
| Satellite COLLETTORI valvola 3 vie e 5 stacchi. | SAT-Coll-3V-5ST | Modulo per la contabilizzazione di energia termica; Contatore di calore Qn 2,5 mc/h; Contatori sanitari Q3 2,5 mc/h; Valvola di zona a 3 vie e coppia collettori. Cassetta sp. 10/10 con cornice e porta verniciate. |
| Satellite COLLETTORI valvola 3 vie e 6 stacchi. | SAT-Coll-3V-6ST | Modulo per la contabilizzazione di energia termica; Contatore di calore Qn 2,5 mc/h; Contatori sanitari Q3 2,5 mc/h; Valvola di zona a 3 vie e coppia collettori. Cassetta sp. 10/10 con cornice e porta verniciate. |
| Satellite COLLETTORI valvola 3 vie e 7 stacchi. | SAT-Coll-3V-7ST | Modulo per la contabilizzazione di energia termica; Contatore di calore Qn 2,5 mc/h; Contatori sanitari Q3 2,5 mc/h; Valvola di zona a 3 vie; Coppia collettori. Cassetta sp. 10/10 con cornice e porta verniciate. |
| Satellite COLLETTORI valvola 3 vie e 8 stacchi. | SAT-Coll-3V-8ST | Modulo per la contabilizzazione di energia termica; Contatore di calore Qn 2,5 mc/h; Contatori sanitari Q3 2,5 mc/h; Valvola di zona a 3 vie; Coppia collettori. Cassetta sp. 10/10 con cornice e porta verniciate. |
| Satellite COLLETTORI valvola 3 vie e 9 stacchi. | SAT-Coll-3V-9ST | Modulo per la contabilizzazione di energia termica; Contatore di calore Qn 2,5 mc/h; Contatori sanitari Q3 2,5 mc/h; Valvola di zona a 3 vie; Coppia collettori. Cassetta sp. 10/10 con cornice e porta verniciate. |
| Satellite COLLETTORI valvola 3 vie e 10 stacchi. | SAT-Coll-3V-10ST | Modulo per la contabilizzazione di energia termica; Contatore di calore Qn 2,5 mc/h; Contatori sanitari Q3 2,5 mc/h; Valvola di zona a 3 vie; Coppia collettori. Cassetta sp. 10/10 con cornice e porta verniciate. |
| Satellite COLLETTORI valvola 3 vie e 11 stacchi. | SAT-Coll-3V-11ST | Modulo per la contabilizzazione di energia termica; Contatore di calore Qn 2,5 mc/h; Contatori sanitari Q3 2,5 mc/h; Valvola di zona a 3 vie; Coppia collettori. Cassetta sp. 10/10 con cornice e porta verniciate. |
| Satellite COLLETTORI valvola 3 vie e 12 stacchi. | SAT-Coll-3V-12ST | Modulo per la contabilizzazione di energia termica; Contatore di calore Qn 2,5 mc/h; Contatori sanitari Q3 2,5 mc/h; Vvalvola di zona a 3 vie; Coppia collettori. Cassetta sp. 10/10 con cornice e porta verniciate. |
| Satellite COLLETTORI valvola 2 vie | SAT-Coll-F-2VT | Frutto del satellite COLLETTORI con contatore di calore Qn 2,5 mc/h, contatori sanitari Q3 2,5 mc/h, valvola di zona a 2 vie e coppia collettori. |
| Satellite COLLETTORI valvola 3 vie | SAT-Coll-F-3VT | Frutto del satellite COLLETTORI con contatore di calore Qn 2,5 mc/h, contatori sanitari Q3 2,5 mc/h, valvola di zona a 3 vie e coppia collettori. |
| Cassetta 3 stacchi. | SAT-Coll-C-3ST | Cassetta di predisposizione per satelliti con collettori a 3 stacchi. |
| Cassetta 4 stacchi. | SAT-Coll-C-4ST | Cassetta di predisposizione per satelliti con collettori a 4 stacchi. |
| Cassetta 5 stacchi. | SAT-Coll-C-5ST | Cassetta di predisposizione per satelliti con collettori a 5 stacchi. |
| Cassetta 6 stacchi. | SAT-Coll-C-6ST | Cassetta di predisposizione per satelliti con collettori a 6 stacchi. |
| Cassetta 7 stacchi. | SAT-Coll-C-7ST | Cassetta di predisposizione per satelliti con collettori a 7 stacchi. |
| Cassetta 8 stacchi. | SAT-Coll-C-8ST | Cassetta di predisposizione per satelliti con collettori a 8 stacchi. |
| Cassetta 9 stacchi. | SAT-Coll-C-9ST | Cassetta di predisposizione per satelliti con collettori a 9 stacchi. |
| Cassetta 10 stacchi. | SAT-Coll-C-10ST | Cassetta di predisposizione per satelliti con collettori a 10 stacchi. |
| Cassetta 11 stacchi. | SAT-Coll-C-11ST | Cassetta di predisposizione per satelliti con collettori a 11stacchi. |
| Cassetta 12 stacchi. | SAT-Coll-C-12ST | Cassetta di predisposizione per satelliti con collettori a 12 stacchi. |
| Bilanciamento statico. | SAT-COLLETT-VBT20T | Bilanciamento statico con valvola manuale; Portata fino a 2,5 mc/h. |
| Bilanciamento dinamico. | SAT-COLLETT-VBD20T | Bilanciamento dinamico con cartuccia; Portata fino a 2,5 mc/h. In fase d'ordine specificare portata. |
| Alimentazione valvola 24Vac. | SAT-COLLETT-V24T | Alimentazione valvola a 24 Vac anziché 230 Vac. |
| Opzione frigorie. | SAT-COLLETT-FGNVT | Opzione frigorie per la contabilizzazione del raffrescamento. |
| Coibentazione. | SAT-COLLETT-CBI20T | Coibentazione linea risc/raff per circuiti DN 20. |
MULTI-USER BOX FOR PICO MODULES
Multi-user box for the measurement of thermal energy and hot and cold sanitary water.
Box available from 2 to 5 units and containing insulated riser columns.
Possibility of inserting a pipe for the recirculation of domestic hot water.
Expected product model SAT-Pico, equipped with a zone valve with a shutter, thermal energy meter DN 15, and domestic meters DN 15.
Recommended flow rate for thermal line 1.0 mc/h. Recommended flow rate for sanitary lines 2.5 mc/h.
| NOME | CODICE | DESCRIZIONE |
|---|---|---|
| Alimentazione valvola 24Vac | SAT-ARM-PICO-V24T | Alimentazione valvola a 24 Vac anziché 230 Vac. |
| Montante in rame per ricircolo ACS | SAT-ARM-PICO-RCLT | Inserimento tubo montante in rame per ricircolo ACS. |
| Opzione frigorie | SAT-ARM-PICO-FGT | Opzione frigorie per la contabilizzazione del raffrescamento. |
| Coibentazione | SAT-ARM-PICO-CBI15T | Coibentazione linea risc/raff per circuiti DN 20. |
| Opzione controllo fine corsa. | SAT-ARM-PICO-2FMT | Controllo valvola a 2 fili e micro di fine corsa realizzati tramite relè. |
| Frutto | SAT-Arm-PICO-F-4VT | Frutto a 4 vie. |
| Predisposizione 5 utenze. | SAT-Arm-PICO-C-5UT | Predisposizione per 5 utenze. |
| Predisposizione 4 utenze. | SAT-Arm-PICO-C-4UT | Predisposizione per 4 utenze. |
| Predisposizione 3 utenze. | SAT-Arm-PICO-C-3UT | Predisposizione per 3 utenze. |
| Predisposizione 2 utenze. | SAT-Arm-PICO-C-2UT | Predisposizione per 2 utenze. |
| Armadio multiutenza per 5 utenze. | SAT-Arm-PICO-5UT | Armadi multiutenza per la contabilizzazione del calore ed acqua sanitaria; Tubazioni montanti coibentate; Frutti PICO; 5 utenze. |
| Armadio multiutenza per 4 utenze. | SAT-Arm-PICO-4UT | Armadi multiutenza per la contabilizzazione del calore ed acqua sanitaria; Tubazioni montanti coibentate; Frutti PICO; 4 utenze. |
| Armadio multiutenza per 3 utenze. | SAT-Arm-PICO-3UT | Armadi multiutenza per la contabilizzazione del calore ed acqua sanitaria; Tubazioni montanti coibentate; Frutti PICO; 3 utenze. |
| Armadio multiutenza per 2 utenze. | SAT-Arm-PICO-2UT | Armadi multiutenza per la contabilizzazione del calore ed acqua sanitaria; Tubazioni montanti coibentate; Frutti PICO; 2 utenze. |
MULTI-USER BOX FOR NANO MODULES
Thermal energy and hot/cold water metering box.
Available from 2 to 5 units and containing insulated riser columns.
Possibility of inserting a pipe for the recirculation of domestic hot water.
Expected product model SAT-Nano, equipped with a ball zone valve, thermal energy meter DN 15, and domestic meters DN 15.
Recommended flow rate for thermal line 1.2 mc/h.
Recommended flow rate for sanitary lines 2.5 mc/h.
| NOME | CODICE | DESCRIZIONE |
|---|---|---|
| Frutto valvola 3 vie | SAT-Arm-NANO-F-3VT | Frutto 3 vie per armadio multiutenza. |
| Frutto valvola 2 vie | SAT-Arm-NANO-F-2VT | Frutto 2 vie per armadio multiutenza. |
| Predisposizione per 5 utenze. | SAT-Arm-NANO-C-5UT | Predisposizione per armadio multiutenza 5 utenze |
| Predisposizione per armadio multiutenza NANO (4 utenze) | SAT-Arm-NANO-C-4UT | Predisposizione per armadio multiutenza 4 utenze |
| Predisposizione per armadio multiutenza NANO (3 utenze) | SAT-Arm-NANO-C3UT | Predisposizione per armadio multiutenza 3 utenze |
| Predisposizione per armadio multiutenza NANO (2 utenze) | SAT-Arm-NANO-C2UT | Predisposizione per armadio multiutenza 2 utenze |
| Bilanciamento statico. | SAT-ARM-NANO-VBT20T | Bilanciamento statico con valvola manuale; Portata fino a 2,5 mc/h. |
| Bilanciamento dinamico. | SAT-ARM-NANO-VBD20T | Bilanciamento dinamico con cartuccia; Portata fino a 2,5 mc/h. In fase d'ordine serve specificare la portata. |
| Alimentazione valvola 24Vac. | SAT-ARM-NANO-V24T | Alimentazione valvola a 24 Vac anziché 230 Vac. |
| Montante in rame per ricircolo ACS | SAT-ARM-NANO-RCLT | Inserimento tubo montante in rame per ricircolo ACS |
| Opzione frigorie. | SAT-ARM-NANO-FGNVT | Opzione frigorie per la contabilizzazione del raffrescamento. |
| Coibentazione. | SAT-ARM-NANO-CBI15T | Coibentazione linea risc/raff per circuiti DN 20. |
| Armadio 5 utenze, valvola 3 vie. | SAT-Arm-NANO-5U-3VT | Armadi multiutenza per la contabilizzazione del calore ed acqua sanitaria: Tubazioni montanti coibentate; Disponibili con frutti Nano (5 UTENZE-3 VIE) |
| Armadio 5 utenze, valvola 2 vie. | SAT-Arm-NANO-5U-2VT | Armadi multiutenza per la contabilizzazione del calore ed acqua sanitaria: Tubazioni montanti coibentate; Disponibili con frutti Nano (5 UTENZE-2 VIE) |
| Armadio 4 utenze, valvola 3 vie | SAT-Arm-NANO-4U-3VT | Armadi multiutenza per la contabilizzazione del calore ed acqua sanitaria: Tubazioni montanti coibentate; Disponibili con frutti Nano (4 UTENZE-3 VIE) |
| Armadio 4 utenze, valvola 2 vie | SAT-Arm-NANO-4U-2VT | Armadi multiutenza per la contabilizzazione del calore ed acqua sanitaria: Tubazioni montanti coibentate; Disponibili con frutti Nano (4 UTENZE-2 VIE) |
| Armadio 3 utenze, valvola 3 vie | SAT-Arm-NANO-3U-3VT | Armadi multiutenza per la contabilizzazione del calore ed acqua sanitaria: Tubazioni montanti coibentate; Disponibili con frutti Nano (3 UTENZE-3 VIE) |
| Armadio 3 utenze, valvola 2 vie | SAT-Arm-NANO-3U-2VT | Armadi multiutenza per la contabilizzazione del calore ed acqua sanitaria: Tubazioni montanti coibentate; Disponibili con frutti Nano (3 UTENZE-2 VIE) |
| Armadio 2 utenze, valvola 3 vie | SAT-Arm-NANO-2U-3VT | Armadi multiutenza per la contabilizzazione del calore ed acqua sanitaria: Tubazioni montanti coibentate; Disponibili con frutti Nano (2 UTENZE-3 VIE) |
| Armadio 2 utenze, valvola 2 vie | SAT-Arm-NANO-2U-2VT | Armadi multiutenza per la contabilizzazione del calore ed acqua sanitaria: Tubazioni montanti coibentate; Disponibili con frutti Nano (2 UTENZE-2 VIE) |
